CORETEC contribue à la construction d’une centrale CSR pour alimenter l’industriel TEREOS

ORISTEAM, filiale de SUEZ, assure le montage de l’opération en tant que Maitre d’Ouvrage pour la création de la nouvelle centrale CSR (Combustibles Solides de Récupération) et sera l’entreprise gérant l’installation.

SUEZ International, branche de SUEZ spécialisée dans la construction d’infrastructures de traitement des eaux et de recyclage et valorisation des déchets, assure la conception et la réalisation de la chaufferie CSR en tant qu’Entrepreneur Principal.
SUEZ RV, spécialisée dans le recyclage/valorisation des déchets, assurera l’exploitation et la maintenance des futures installations.

TEREOS, à Origny Ste Benoite, est le plus gros site de distillerie de betterave au monde. Dans le cadre de ce projet, il bénéficiera de la vapeur issue de la chaufferie CSR pour alimenter son process.

CORETEC accompagne les sites industriels et acteurs du secteur des déchets, sur les installations de production d’utilités, l’optimisation énergétique et la décarbonation, en phase d’Expertise, d’Ingénierie d’avant-projet et de réalisation. Ici, nous réalisons le lot BOP Cycle eau vapeur pour SUEZ.

Dans le cadre des objectifs de décarbonation de ses activités, TEREOS souhaite réduire de 65% ses émissions de CO2 en Europe à horizon 2032.
Pour y arriver, la sucrerie distillerie d’Origny Sainte Benoite, l’un de ses sites les plus émetteurs, souhaitait substituer une partie de sa production de vapeur issue de la combustion de gaz d’origine fossile.

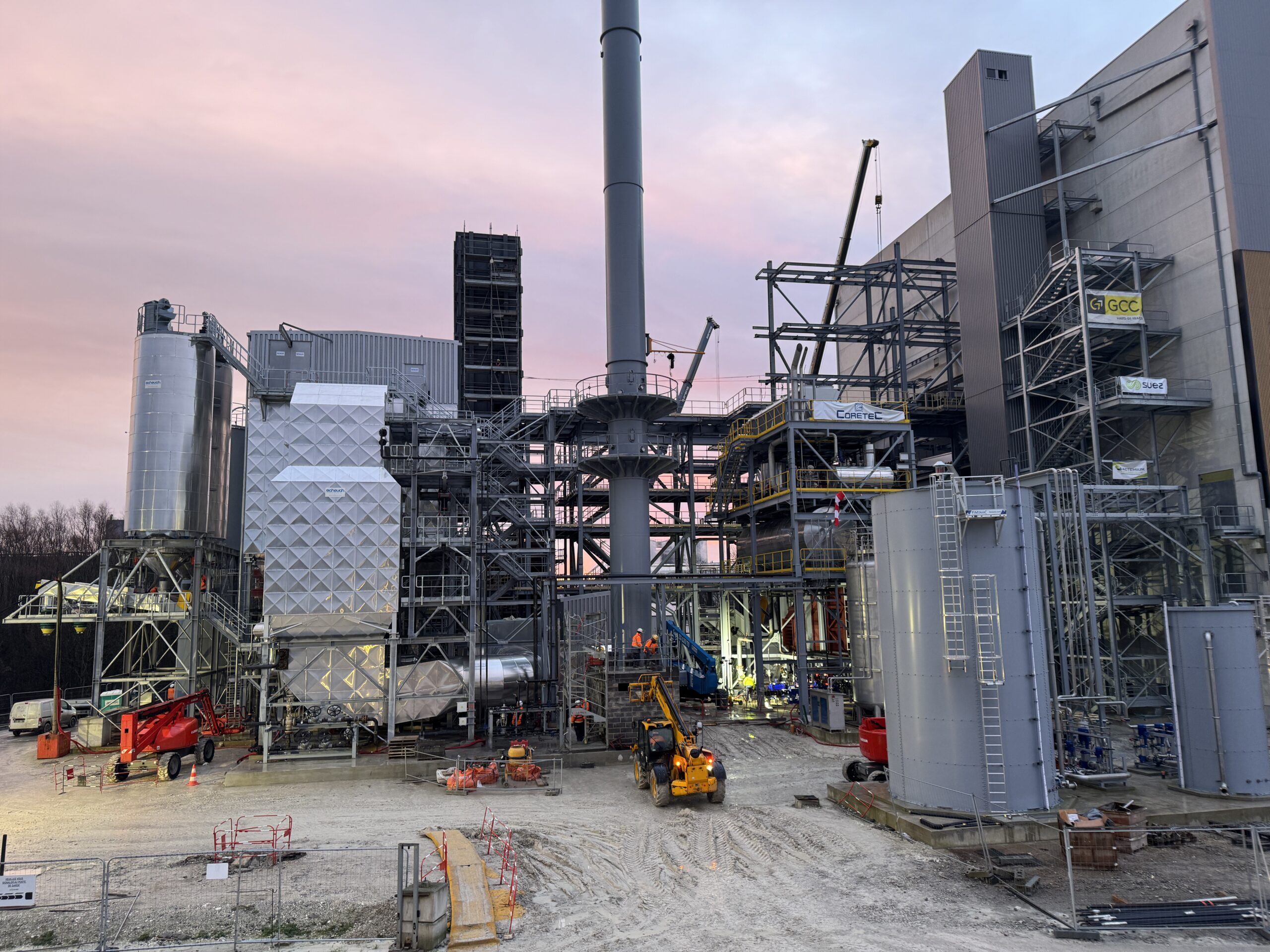

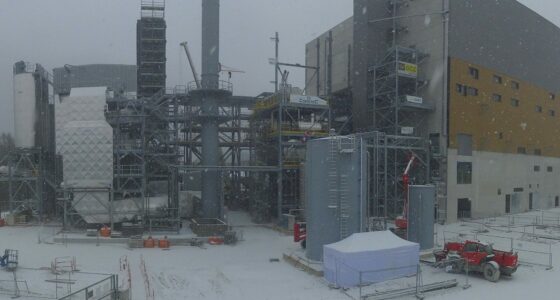

L’installation, par SUEZ d’une centrale CSR de 66MW PCI à proximité du site industriel, constitue une solution de fourniture de chaleur de récupération.
Elle permettra, à horizon 2027, de remplacer environ 40% de la consommation de gaz fossile nécessaire à la production de vapeur, et d’ainsi réduire sa dépendance à cette source d’énergie de manière significative.

Cette nouvelle chaufferie permettra de traiter des déchets non recyclés jusqu’alors enfouis, comme le bois, papier, carton, plastique, mousse…, pour les transformer en combustibles et donc en ressources énergétiques.
Une opération de valorisation qui contribue à l’économie locale, avec l’utilisation d’environ 25% du gisement estimé dans les prochaines années.

Un projet intéressant pour l’industriel aussi bien sur le plan environnemental que financier, soutenu à hauteur d’environ 36M d’€ par l’ADEME.

Le projet global comprend la construction de la chaufferie CSR, mais également la mise en œuvre des réseaux de raccordement de la centrale vers TEREOS et les travaux d’adaptation pour le raccordement sur le cycle eau vapeur de l’industriel.

L’installation globale est composée des éléments principaux suivants :

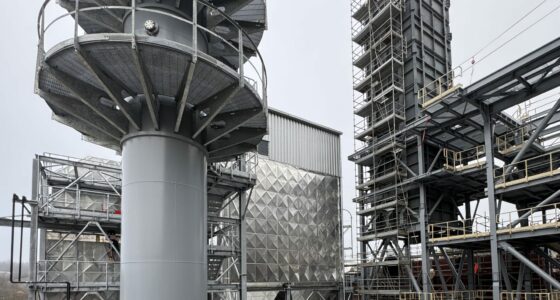

• Un bâtiment de réception et stockage CSR avec une chaudière CSR et un traitement de fumées,
• Des locaux sociaux (administratif, annexes chaufferie CSR et préparation matière),
• Des équipements annexes (container CEMS, poste HTA et gaz, convoyeurs, bassins…),
• Un rack métallique aérien de canalisations entre ORISTEAM et l’industriel.

Pour réaliser son projet, SUEZ a décomposé les travaux en plusieurs lots. Parmi eux, CORETEC s’est vu confier la réalisation des lots Cycle Eau Vapeur BOP Valorisation, et Utilités (Production air comprimé et distribution d’utilités).

Dans cet article, découvrez la première partie des travaux sur le Lot Cycle Eau Vapeur BOP Valorisation.

EQUIPEMENTS ET INSTRUMENTATIONS MIS EN ŒUVRE

La prestation réalisée par CORETEC couvre l’ensemble du cycle eau vapeur, incluant la production d’eau déminée et la boucle de refroidissement des équipements :

• Réalisation de l’ensemble des tuyauteries vapeur, condensats, eau alimentaire et eau déminée

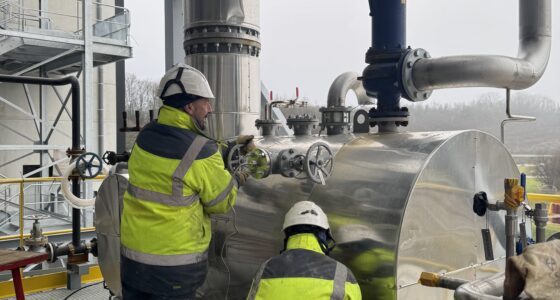

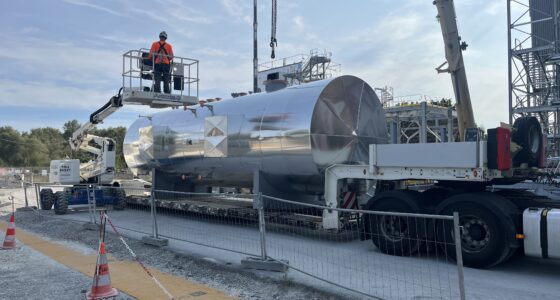

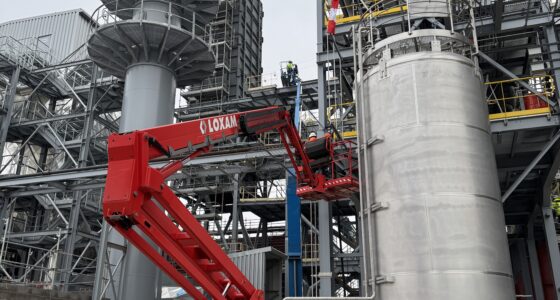

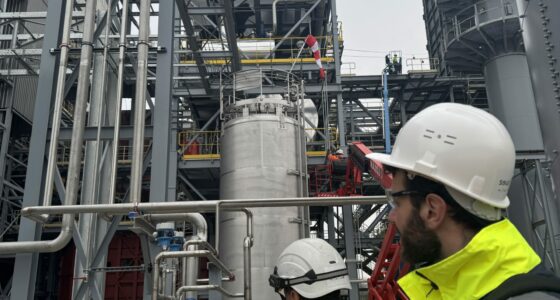

• Mise en place de la bâche alimentaire 60m3 et son dégazeur,

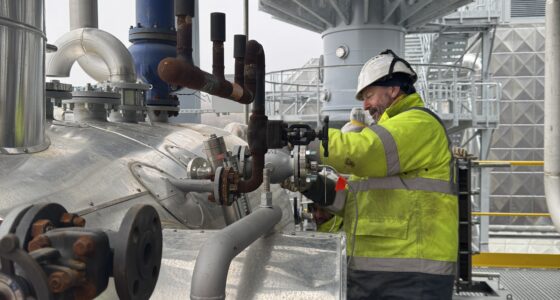

• Mise en place d’un second dégazeur de 2m3 pour l’eau de désurchauffe,

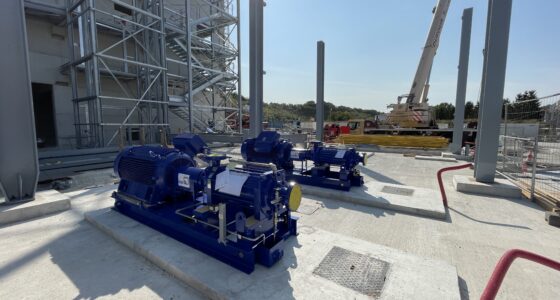

• Pompes alimentaires 355kW,

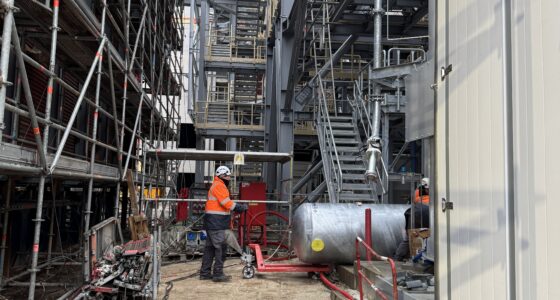

• Production de l’eau déminéralisée 2x10m3/h à partir d’eau de rivière ; pompes de relevage, stockage 150m3,

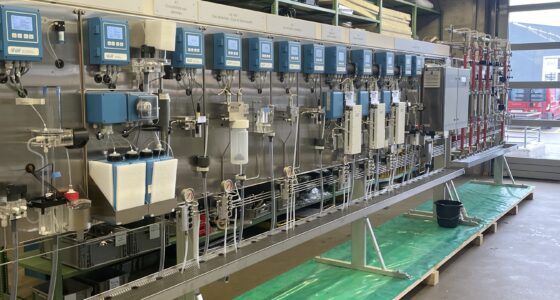

• Fourniture d’analyseurs de fluide en continu pour la vapeur, condensats, eau alimentaire et eau déminée
• Echangeur 720kW de réchauffage de l’eau déminéralisée pour dégazeur désurchauffe,

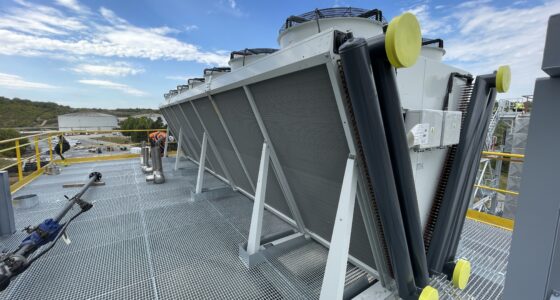

• Boucle de refroidissement avec aéroréfrigérant 4MW
• Fourniture d’un barillet DN300,

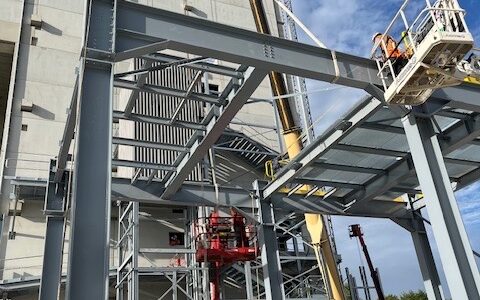

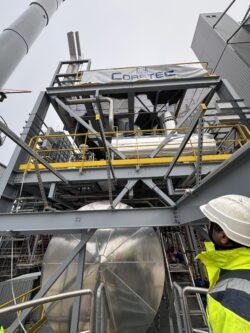

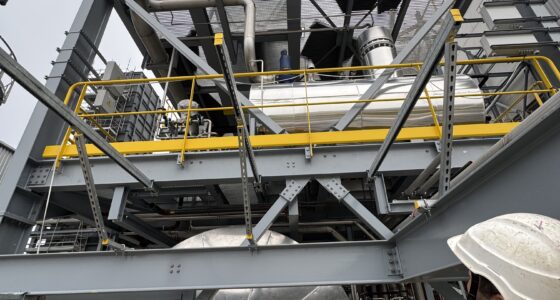

• La structure métallique pour supporter le dégazeur et l’aéroréfrigérant,

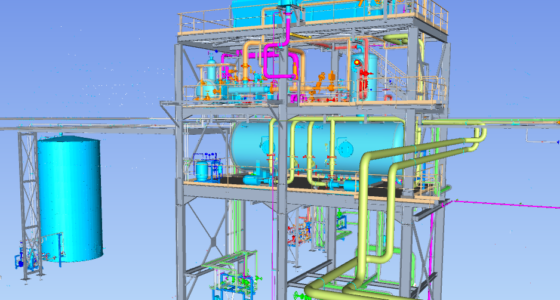

• L’établissement des études d’exécution et des plans d’exécution des ouvrages,
• Les essais de fonctionnement et la mise en service de l’ensemble des équipements installés en coordination avec l’exploitant, le Maître d’Œuvre et le Maître d’Ouvrage.

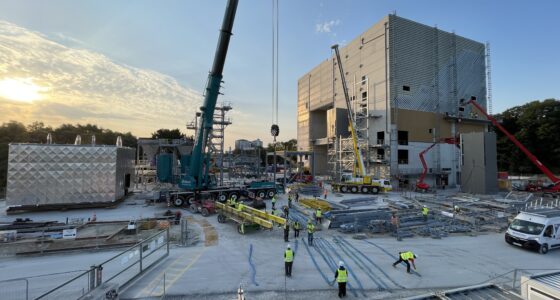

FOCUS SUR LE CHANTIER

Pendant 8 mois, les ingénieurs de CORETEC chargés de ce projet ont réalisé les études d’exécution préliminaires nécessaires à la réalisation des travaux (dimensionnement, implantation, achats, plan et schémas…).

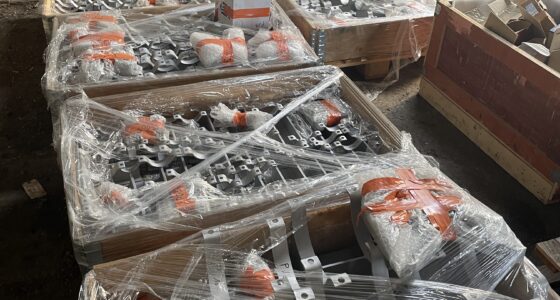

Nos équipes tuyauteries et installations générales ont ensuite enchainé sur la préfabrication des différents équipements et instrumentations destinés à la future installation. Au total, leur travail de préparation représente 2500 heures de travail dans notre atelier de production, pour préfabriquer 7 skids et 5000 pouces de tuyauteries.

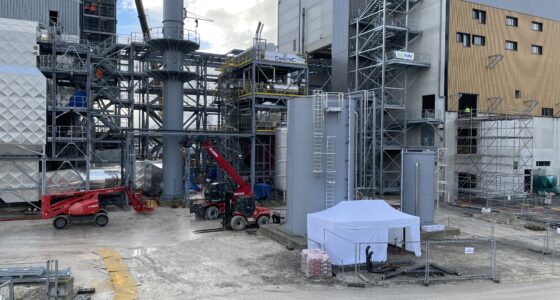

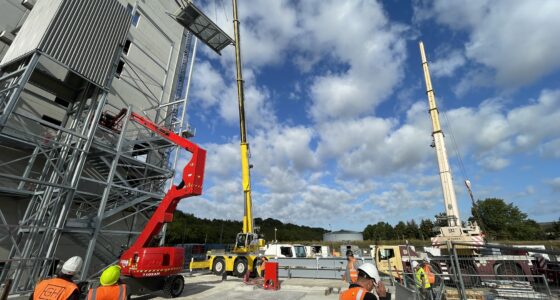

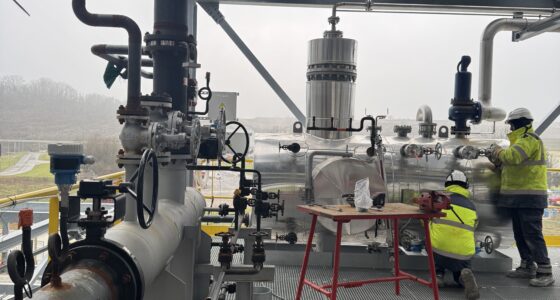

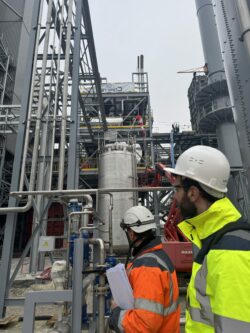

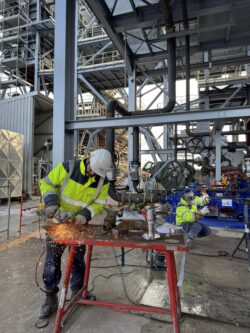

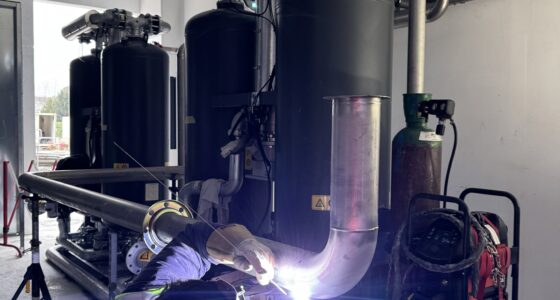

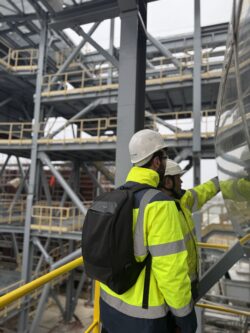

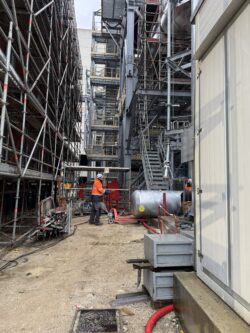

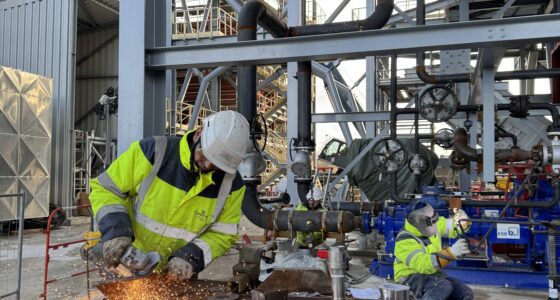

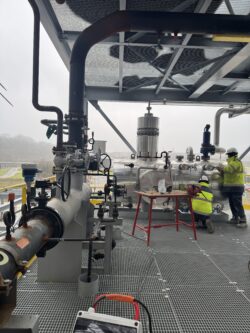

Ce sont ensuite nos équipes travaux qui ont pris le relai sur le chantier de réalisation pour une durée de 8 mois. Nos superviseurs, tuyauteurs et soudeurs sont actuellement toujours en phase de chantier d’intégration, il ne reste désormais que les raccordements finaux de tuyauteries à faire, tous les équipements sont déjà en place.

S’en suivra ensuite, la mise en service des installations par nos équipes EIA, avec :

• Les tests et synchros à froid de nos équipements,
• Les essais à chaud avec les consommateurs et la chaudière,
• La mise en exploitation industrielle et les essais de performance.

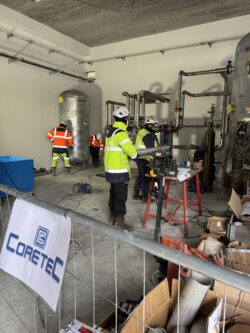

En parallèle, CORETEC vient également de débuter le chantier du lot Utilités de cette nouvelle installation qui consiste à la production et la distribution de l’air comprimé ainsi que des lots annexes de distribution d’eau et de traitements des effluents.

ENJEUX DU PROJET

CORETEC :

• Répondre à la technicité pour accompagner SUEZ dans l’intégration de cette nouvelle chaudière
• Coactivité avec les différents lots lors de la phase chantier

SUEZ :

• Satisfaire les attentes de TEREOS en termes de disponibilité et de qualité vapeur,
• Respecter les engagements de délais pour pouvoir mettre en production l’installation au plus vite.

Installation réalisée par CORETEC :

• 433 GWh d’énergie produite pour alimenter l’industriel voisin,
• CAPEX : 5M€ pour le lot Cycle Vapeur et 1,5M€ pour les Utilités
• Durée du projet : environ 2 ans.

Côté industriel :

• – 40% consommation de gaz naturel
• Près d’1km de réseau pour lier TEREOS à ORISTEAM
• 130M€ d’investissement, dont 36M€ d’aides par l’ADEME
